为推动公众参与和监督环境保护，促进企业事业单位如实向社会公开环境信息，根据《企业事业单位环境信息公开办法》（环境保护部第31号令）、市政府办公厅《关于进一步加强环境监管执法的通知》（渝府办发[2015]13号）、重庆市环境保护局《关于做好2015年重点环境监管对象名单发布工作的通知》（渝环法[2015]21号）的要求，结合我单位西彭工业园污水处理厂的实际情况，现公布我单位的环境信息内容：

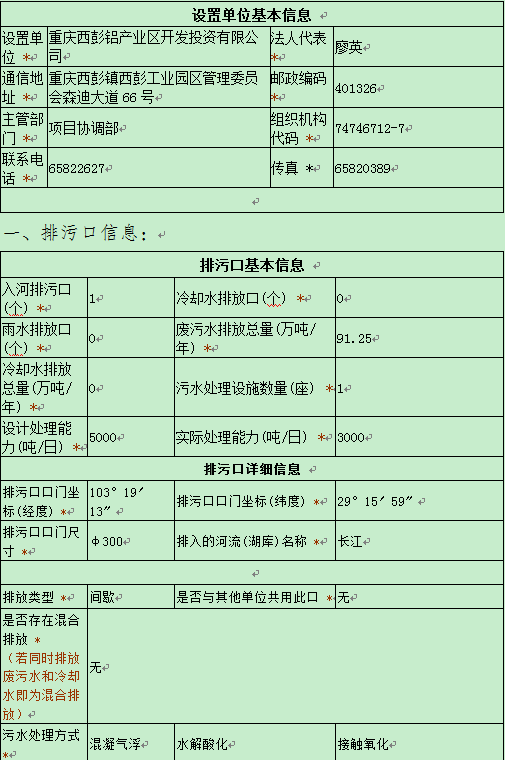

一、基础信息：

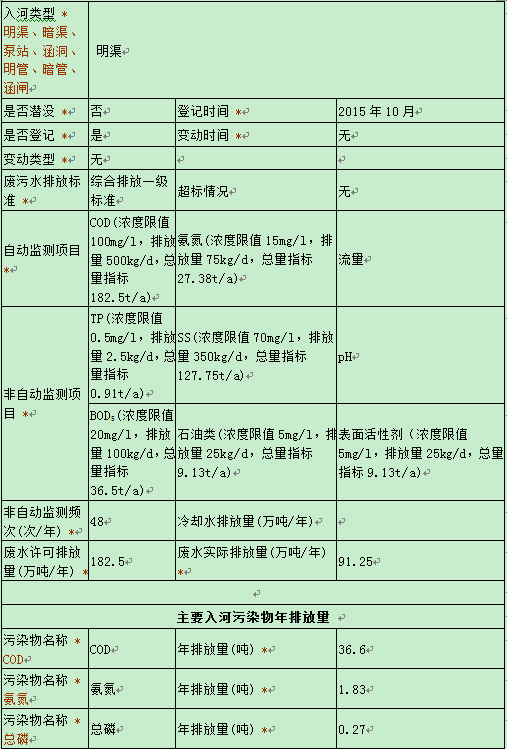

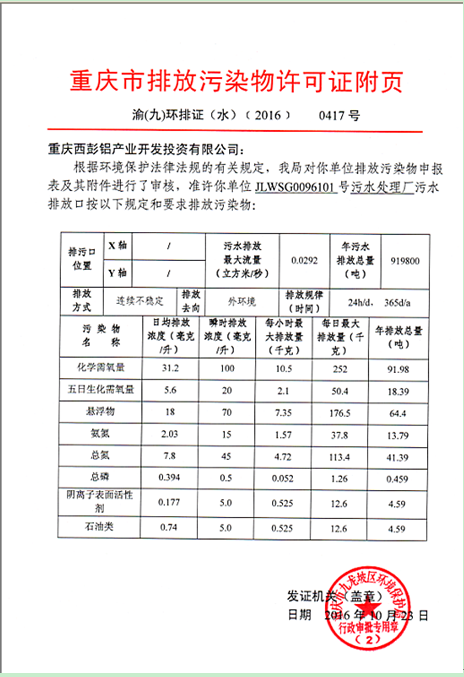

二、排污口信息：

三、防治污染设施的建设和运行情况：

1 建设项目概况

项目名称：重庆市西彭工业园区工业污水处理厂项目。

建设单位：重庆西彭铝产业区开发投资有限公司。

建设地点：重庆市西彭工业园区A64-3/01，地理位置见图1。

建设规模：污水处理规模5000m3/d。

用地情况：项目征地面积7234m2，厂区围墙内占地面积3490m2，建构筑物用地面积1282m2。

项目投资：总投资3235万元。

工作制度及劳动定员：全年运行，员工总人数5人。

2 建设项目内容

2.1 服务范围及管网工程

重庆市西彭工业园区工业污水处理厂服务范围包括：重庆市西彭工业园区的D分区、A分区中的工业区（铝城大道以西）以及B分区西区，服务面积约687.21公顷。服务区域内厂外污水收集管网总长为17820m，管道采用HDPE管，共设污水检查井377座。

配套污水收集管网服务范围图见图2；污水管网走向图见图3。

2.2 设计进出水水质

西彭工业园内各入驻企业排放的污水（含生活污水和工业污水）经企业厂内污水治理设施预处理后，要求第一类污染物需达《污水综合排放标准》（GB8978-1996）一级排放标准、第二类污染物不得超过《污水综合排放标准》（GB8978-1996）三级排放标准，才允许排入园区工业污水处理厂。

根据中煤科工集团重庆设计研究院编写的本项目可行性研究报告，园区工业企业的主要污染去除因子选择为COD、BOD5、SS、TP、石油类、表面活性剂。根据其对服务范围内西彭工业园企业工业废水和办公生活污水进行的调查，参考重庆市同类型污水处理厂的实测水质或设计水质，并考虑一定的安全系数，预测西彭工业园区工业污水处理厂设计进水水质。

西彭工业园区工业污水处理厂出水进入临近溪河，下游经2km进入长江，本河段长江水域为Ⅲ类水体。因此，本工程出水水质采用《污水综合排放标准》（GB8978-1996）中的一级标准。

本项目确定的西彭工业园区工业污水处理厂进水水质和出水水质见表1所示。

表1    污水处理进出水水质    单位：mg/L

指   标	BOD5	COD	SS	TP	石油类	表面活性剂
西彭工业园区工业污水处理厂进水水质	120	350	300	3	30	20
西彭工业园区工业污水处理厂出水水质 《污水综合排放标准》（GB8978-1996）一级标准	20	100	70	0.5	5	5

2.3 污水处理工艺选择

根据西彭工业园区工业污水处理厂的实际情况和条件、进出水水质要求、运行费用等多方面考虑，设计选用了方案一：“水解酸化+CASS”工艺和方案二：“水解酸化+生物接触氧化”工艺作为本项目工艺比选方案。

A．工艺比选

（1）方案一：“水解酸化+CASS”工艺

进厂污水首先经格栅去除大块杂物之后进入集水井，再由提升泵送入初沉调节池，初沉调节池分为两格，污水在初沉调节池内进行水量调节和水质均化，同时去除污水中的颗粒物，再由提升泵提升加压至气浮池，同时向进水管道上投加混凝剂和絮凝剂，去除污水中的油类等轻质悬浮物和漂浮物，气浮池的出水自流水解酸化池，废水中大分子的有机物在水解酸化菌的作用下分解成小分子的有机物，接着污水进入CASS反应池，在经过曝气、沉淀之后，污水中的有机物、氨氮、磷等污染物得到去除，出水达标后进入清水池，经由排水计量渠排放。初沉调节池的污泥、气浮池的浮渣以及CASS池的沉淀污泥进入污泥浓缩池，经浓缩污泥泵送入压滤机进行脱水，脱水后的干泥外运。

CASS工艺(Cycling Activated Sludge System)是序批式活性污泥法(SBR法)基础上的一种改进工艺，目前是国际公认的生活污水及工业废水处理的先进工艺。主要原理是：在序批式活性污泥法(SBR)的基础上，将反应池沿长度方向设计为两部分，前部设置了生物选择区(也称预反应区)，后部为主反应区。在主反应区后部安装了可升降的自动撇水装置，曝气、沉淀和排水在同一池子内周期性地循环进行，取消了常规活性污泥法的二沉池。

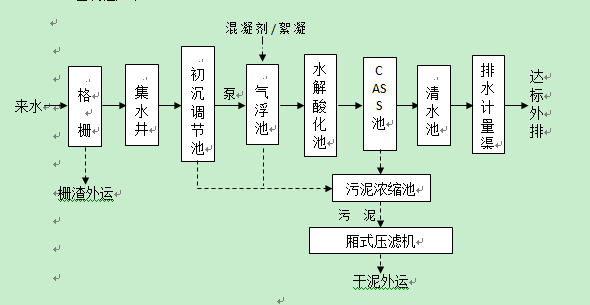

工艺流程如下：

图1    “水解酸化+CASS”工艺流程图

（2）方案二：“水解酸化+生物接触氧化”工艺

进厂污水首先经格栅去除大块杂物之后进入集水井，再由提升泵送入初沉调节池，初沉调节池分为两格，污水在初沉调节池内进行水量调节和水质均化，同时去除污水中的颗粒物，再由提升泵提升加压至气浮池，同时向进水管道上投加混凝剂和絮凝剂，去除污水中的油类等轻质悬浮物和漂浮物，气浮池的出水自流水解酸化池，废水中大分子的有机物在水解酸化菌的作用下分解成小分子的有机物，接着污水进入生物接触氧化池，在经过曝气之后，污水中的有机物、氨氮、磷等污染物得到去除，混合液进入二沉池进行泥水分离，出水达标后经由排水计量渠排放。初沉调节池的污泥、气浮池的浮渣以及二沉池的污泥进入污泥浓缩池，经浓缩污泥泵送入压滤机进行脱水，脱水后的干泥外运。

水解+生物接触氧化法是一种“厌氧+好氧”的组合工艺，水解是指将厌氧过程控制在水解酸化阶段，利用水解酸化菌的作用将污水中的大分子有机物降解成小分子有机物，提高废水的可生化性。

生物接触氧化法是生物膜法的一种，生物接触氧化法主要利用附着生长于某些固体物表面的微生物（即生物膜）进行有机污水处理的方法。生物膜是由高度密集的好氧菌、厌氧菌、兼性菌、真菌、原生动物以及藻类等组成的生态系统，其附着的固体介质称为滤料或载体。其原理是：生物膜首先吸附附着水层有机物，由好气层的好气菌将其分解，再进入厌气层进行厌气分解，流动水层则将老化的生物膜冲掉以生长新的生物膜，如此往复以达到净化污水的目的。老化的生物膜不断脱落下来，随水流入二次沉淀被沉淀去除。

生物接触氧化法的特点：

①由于填料的比表面积大，池内的充氧条件良好，生物接触氧化池内单位容积的生物固体量高于活性污泥法曝气池及生物滤池，因此，生物接触氧化池具有较高的容积负荷；

②生物接触氧化法不需要污泥回流，也就不存在污泥膨胀问题，运行管理简便；

③由于生物固体量多，水流又属完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力；

④生物接触氧化池有机容积负荷较高时，其F/M保持在较低水平，污泥产量较少。

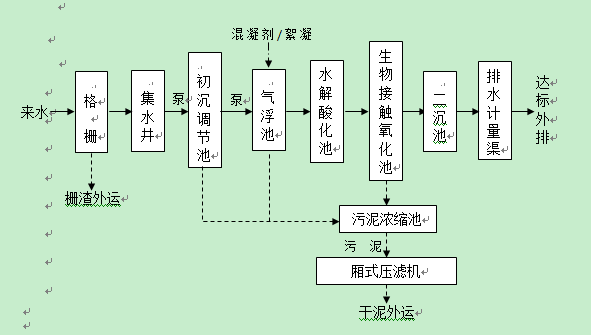

工艺流程如下：

图2    “水解酸化+生物接触氧化”工艺流程图

B．工艺方案技术经济比较

（1）技术特点分析

本污水处理厂工程选择的两种比选工艺主要区别在于生物处理构筑物的不同，为了选择一种更经济合理的处理方案，现将两者优缺点对比如下：

表2    工艺比选一览表

方案	主要优点	主要缺点
方案一：水解酸化+CASS 工艺	①运行稳定，可满足出水要求，通过程序控制可达实现较高的自动化控制的目的； ②有较强的抗冲击负荷能力，污泥沉降性能好，不易出现污泥膨胀现象； ③工艺简单，流程短，可以省去初沉池和二沉池，占地面积小，投资省； ④采用组合式模块结构设计，方便分期建设和扩建工程； ⑤污泥量少，自动化程度高，运行费用低。	①     由于自动化程度高，运行管理较复杂，要求较高的设备维护水平，设备维修工作量大。 ②     CASS目前以时序控制为主，控制方式较为单一。
方案二：水解酸化+生物接触氧化工艺	①“水解酸化+生物接触氧化工艺”在污水治理技术领域属于生物膜法和活性污泥法相融合的一个污水处理技术。运行稳定，可满足出水要求，氧利用率高，能耗较低； ②采用组合填料孔隙大，不易堵塞，不需反冲洗。 ③污泥产生量少，污泥负荷较高，污泥不易流失，便于优势菌种的繁殖生长； ④运行费用低。	①处理工艺流程长，处理单元较多； ②前期投资略大。

（2）工程量对比

经过对本工程选择的两种比选工艺进行了初步工程设计，现将两者的构筑物、设备及占地等工程量对比如下：

表3    工程量对比一览表

名称	方案一：水解酸化+CASS工艺	方案二：水解酸化+生物接触氧化工艺	对比
格栅井	尺寸:4.7×2.1×3.3m,全地下,1座 主要设备：机械格栅2台，格栅间隙:10mm；手动闸门4套	尺寸:4.7×2.1×3.3m,全地下,1座 主要设备：机械格栅2台，格栅间隙:10mm；手动闸门4套	相同
集水井	尺寸:5.0×4.0×5.3m, 全地下,1座 主要设备:潜水提升泵3台，电磁流量计1套，超声波液位计1套。	尺寸:5.0×4.0×5.3m, 全地下,1座 主要设备:潜水提升泵3台，电磁流量计1套，超声波液位计1套。	相同
初沉调节池	尺寸:18.0×10.0×5.0m,地上4.5m,1座。 主要设备:排泥装置2套； 潜水提升泵2台； 桁式刮泥机1套等。	尺寸:18.0×10.0×5.0m,地上4.5m,1座。 主要设备:排泥装置2套； 潜水提升泵2台； 桁式刮泥机1套等	相同
气浮池	尺寸:Ø7.0×0.95m,地上,1座。 主要设备:溶气泵2台； 溶气罐1套； 空压机1台。	尺寸:Ø7.0×0.95m,地上,1座。 主要设备:溶气泵2台； 溶气罐1套； 空压机1台。	相同
水解酸化池	尺寸:9.0×9.0×5.5m,地上3.0m,2座。 主要设备:厌氧填料486m3； 填料支架2套； 布水器4套等。	尺寸:9.0×9.0×5.5m,地上3.0m,2座。 主要设备:厌氧填料486m3； 填料支架2套； 布水器4套等。	相同
生化系统	CASS池:21.0′9.0′5.5m,地上3.0m，2座。 主要设备:滗水器2台; 微孔曝气器1500套; 回流污泥泵4台; 剩余污泥泵2台; 潜水搅拌机6台; 在线溶氧仪2套。	生物接触氧化池:10.0′9.0′5.5m,地上3.0m,4座 主要设备:生物填料:1080m3; 填料支架4套； 微孔曝气器1440套; 在线溶氧仪2套。	方案一比方案二少了二沉池池，设备多于方案二
		二沉池：Ø14.0′5.0m,地上1.7m,1座 主要设备:周边驱动刮泥机:1套; 溢流堰板45m。
排水计量渠	尺寸:6.0′0.8′1.5m,地上0.5m,1座。 主要设备:超声波流量计1台； COD在线监测仪1台； pH在线监测仪1台； SS在线监测仪1台。	尺寸:6.0′0.8′1.5m,地上0.5m,1座。 主要设备:超声波流量计1台； COD在线监测仪1台； pH在线监测仪1台； SS在线监测仪1台。	相同
污泥浓缩池	尺寸:6.0′6.0′5.0m,地上0.5m,1座。 主要设备:污泥提升泵2台； 超声波液位计1套。	尺寸:6.0′6.0′5.0m,地上0.5m,1座。 主要设备:污泥提升泵2台； 超声波液位计1套。	相同
污泥脱水房	尺寸:13.8′6.6′5.4m,砖混结构,1间 主要设备：自动厢式压滤机机1台；污泥絮凝罐1台；PAM制备装置1套；加药螺杆泵2台；污泥螺杆泵2台等。	尺寸:13.8′6.6′5.4m,砖混结构,1间 主要设备：自动厢式压滤机机1台；污泥絮凝罐1台；PAM制备装置1套；加药螺杆泵2台；污泥螺杆泵2台等。	相同
风机房	尺寸:7.5′5.7′4.2m,砖混结构,1间 主要设备:鼓风机3台。	尺寸:7.5′5.7′4.2m,砖混结构,1间 主要设备:鼓风机3台。	相同
加药间	尺寸:6.0′5.7′4.2m,砖混结构,1间。 主要设备:PAM、PAC制备装置各1套，加药计量泵4台	尺寸:6.0′5.7′4.2m,砖混结构,1间。 主要设备:PAM、PAC制备装置各1套，加药计量泵4台	相同
配电室	尺寸:7.5′5.4′4.2m,砖混结构,1间 主要设备：电控柜4套、电源柜2套。	尺寸:7.5′5.4′4.2m,砖混结构,1间 主要设备：电控柜4套、电源柜2套。	相同
控制室	尺寸：5.4′3.0′3.6m,砖混结构,1间。	尺寸：5.4′3.0′3.6m,砖混结构,1间。	相同
办公室	尺寸：5.4′4.5′3.6m,砖混结构,1间。	尺寸：5.4′4.5′3.6m,砖混结构,1间。	相同
值班室	尺寸：4.5′3.6′3.6m,砖混结构,1间。	尺寸：4.5′3.6′3.6m,砖混结构,1间。	相同

（3）经济比较

经过对本工程选择的两种比选工艺进行了初步工程设计，现将两方案的经济性进行比较如下：

表4    经济对比一览表

处理方案		方案一： 水解酸化+CASS工艺	方案二： 水解酸化+生物接触氧化工艺	对比
占地面积	厂区面积（m2）	3490	3490	①=②
	单位水量占地（m2/万吨水）	0.70	0.70	①=②
工程投资	厂内工程静态投资（万元）	3244.36	3231.56	①>②
	单位水量静态投资（元/吨水）	6488.72	6463.12	①>②
能源消耗及人员配置	电耗（kw·h/年）	1206033	913814	①>②
	自来水消耗（吨/年）	3650	3650	①=②
	药剂费（元/吨水）	633275	633275	①=②
	人员配置	5	5	①=②
经营成本	年经营成本（万元/年）	127.98	108.48	①>②
	单位水量经营成本（元/吨水）	0.70	0.59	①>②

通过上述比较分析，可以得出以下结论：

工程总投资：CASS工艺比接触氧化工艺高出12.8万元；

能      耗：CASS工艺比接触氧化工艺高；

占地面积：CASS工艺与接触氧化工艺占地面积相当。

经营成本：CASS工艺比接触氧化工艺高19.5万元/年。

综上所述，CASS工艺的初期投资、能耗及经营成本均高于接触氧化工艺，因此推荐方案二“水解酸化+生物接触氧化”工艺为西彭工业园区污水处理厂的主体工艺。

2.4 厂址选择

根据污水处理厂厂址选择的原则，西彭工业园区工业污水处理厂厂址方案拟定2个，即方案一：位于西彭工业园A分区东南侧的泥壁村4社；方案二：位于西彭工业园外东南侧的泥壁村。两厂址方案比较见表5。

表5    污水处理厂厂址比较表

项目	方案一	方案二
污水收集及尾水排放	①本厂址位于工业园区的东南侧，距离A、B、D分区较近，收集主干管较短，污水可以通过重力自流进入污水处理厂； ②本厂址位于溪河边，排水可以直接进入溪河，最终排至长江，排水较为方便。	①本厂址位于工业园区的东南侧，位于西彭城市污水处理厂的附近，距离A、B、D分区略远，输送管网需要绕过一座小山坡，收集管网偏长； ②本厂址距离长江较近，排水较为方便。
厂址标高	①厂址标高在224m～231m范围内，经土地平整，可以满足现状溪河的防洪要求； ②污水进厂不需要提升。	①厂址标高在206m～211m范围内，经土地平整，可以满足现状溪河的防洪要求； ②污水进厂不需要提升。
电源与交通	①本厂址位于工业园内，施工用电及建成后运行供电较为方便； ②本厂址距硬化的水泥道路约有100m，距规划的环厂道路较近，材料的运输较为方便。	①本厂址位于工业园外，目前西彭城市污水处理厂正在筹建中，可以利用已经接入的供电线路； ②本厂址可以利用西彭城市污水处理厂修建的临时道路。
投资	①本厂址地形高差不大，平场土石方较少； ②本厂址距离服务区较近，收集管网较短，施工难度小，管网投资较小。 ③本厂址位于工业园区内，征地成本较低。 ④综合对比投资低于方案二。	①本厂址地形较为平坦，平场土石方较少； ②本厂址距离服务区较近，收集管网较长，管网需要绕过小山坡，施工难度大，管网投资较大。 ③本厂址位于工业园区外，征地成本较高。 ④综合对比投资高于方案一。
环境 状况	①周边环境质量现状良好； ②最近敏感点农户距场地边界约60m；100m范围内约有农户8户。	①周边环境质量现状良好； ②最近敏感点农户距场地边界约50m；100m范围内约有农户6户。

综合考虑以上各个方面的因素，对比发现选址方案一靠近溪河，尾水排放方便；位于马路边，交通、运输方便，水电条件较好，投资要低于方案二，周边环境状况相差不大。本次评价按可研推荐的方案一，即西彭工业园A分区东南侧的泥壁村4社的厂址进行评价。

2.5 污水处理厂建设内容及项目组成

根据可研对西彭工业园区服务区范围内的各个生产企业排水量的预测，确定重庆市西彭工业园区工业污水处理厂采用“一次规划、一次实施”的方针，不分期建设，处理规模一次达到5000m3/d。污水处理拟采用“格栅—初沉调节—气浮—水解酸化—生物接触氧化”的组合处理工艺。处理后的污水直接排入污水厂临近的溪河，下游约2km进入长江。

该项目厂区占地面积为3490m2，征地面积为7234m2，建构筑物用地面积1282m2。根据工艺设计要求，将整个厂区由一级污水处理区、二级污水处理区、污泥处理区以及办公室和辅助用房等组成。项目组成及内容一览表6。

表6    项目组成及内容一览表

工程分类	项目组成		工程内容
主体工程	一级污水处理区		设置有格栅井、集水井、初沉调节池、浅层气浮池
	二级污水处理区		设置水解酸化池、生物接触氧化池、二沉池等构筑物
	污泥处理区		设置污泥浓缩池、污泥脱水房等污泥处理构筑物
辅助工程	办公室		建筑面积24.3m2，1层，砖混结构
	辅助用房		值班室19.44m2，1层，砖混结构；控制室、加药间、风机房及配电室122.31m2，1层，砖混结构；污泥脱水房91.08m2，1层，砖混结构
	污水收集管网工程		采用HDPE管，污水收集管网总长为17820m
公用工程	供水供电		供水、供电依托西彭工业园区市政设施。
	进场道路		道路总长267m，宽4m，与厂区外的碎石道路相连。
环保工程	废水		处理达到《污水综合排放标准》（GB8978-1996）一级标准，排入临近溪河，下游经2km进入长江。
	固废	栅渣、污泥	栅渣交由园区环卫部门进行处置；脱水污泥需进行危险性鉴别后作相应处置。
		生活垃圾	交由园区环卫部门统一处置。
	噪声		减震、防噪及距离衰减

3主要建构筑物及设备

3.1 细格栅及集水井

（1）细格栅

土建按照处理规模5000m3/d设计，水量总变化系数K＝1.73。

进水流量：Qmax=360.5m3/h

数    量：1座

机械格栅  数    量：2台

结构类型：回转式

设计参数：

格栅间隙：e=10mm

栅槽宽度：B=0.9m

格栅宽度：b=0.8m

栅前水位：h=1.0m

格栅倾角：α=70°

过栅水头损失：150mm

功    率：0.75kw

（2）集水井

进水流量：Qmax=360.5m3/h

数    量：1座

有效容积：V=56m3

附属设备：

潜水提升泵     数   量：3台，两用一备

电磁流量计     数   量：1套

超声波液位计   数   量：1套

3.2 初沉调节池及浅层气浮池

（1）初沉调节池

进水流量：Qmax=360.5m3/h

数    量：1座

桁车式刮泥机   数   量：1台

跨   度：B=10.0m

潜水提升泵     数   量：2台，一用一备

流   量：250m3/h

扬   程：15m

功   率：18.5kw

超声波液位计   数   量：1套

（2）浅层气浮池

数    量：1座

处理规模：Q=210m3/h。

有效水深：h=500mm

水力停留时间：HRT=5min

水力表面负荷：q=5.8m3/m2•h

溶气罐         数   量：1台

产水能力：Q=50m3/h

溶气罐         数   量：1台

产水能力：Q=50m3/h

溶气泵         数   量：2台，一用一备

空压机         数   量：1台

3.3 水解酸化池及生物接触氧化池

（1）水解酸化池

土建按照处理规模5000m3/d设计。

进水流量：Q=210m3/h

数    量：2座

总容积：V=891m3

有效水深：H=5.2m

停留时间：HRT=4.0h

布水器      数    量：4套

厌氧填料      数    量：486m3

排泥装置      数    量：2套

（2）生物接触氧化池

土建按照处理规模5000m3/d设计。

进水流量：Q=210m3/h

数    量：4座，分为两组两级

总容积：V=1800m3

有效水深：H=5.0m

停留时间：HRT=8.6h

污泥负荷：0.20～0.26kgCOD/kgMLSS•d

污泥产率：0.35～0.4 kgMLSS/去除kgCOD•d

溶解氧：2.0～4.0 mg/L

微孔曝气器      数    量：1440套

在线溶氧仪    数    量：2套

3.4 二沉池及排水计量渠

（1）二沉池

数    量：1座

有效高度：3.0m

中心驱动刮泥机   数    量：1套

溢流堰板         数    量：45m

（2）排水计量渠

数    量：1座

有效高度：0.6m

超声波流量计      数   量：1台

CODcr在线监测仪   数   量：1台

pH在线监测仪      数   量：1台

SS在线监测仪      数   量：1台

3.5 污泥浓缩池及污泥脱水房

（1）污泥浓缩池

数    量：1座

有效高度：4.0m

有效容积：144m3

污泥泵（潜污泵）   数    量：2台

流    量：6m3/h

扬    程：25m

功    率：3kw

潜水搅拌机         数    量：1台

超声波液位计       数   量：2套

（2）污泥脱水房

数    量：1间

厢式自动拉板压滤机     数    量：1台

污泥絮凝罐             数    量：1套

污泥螺杆泵             数   量：2台，一用一备

加药螺杆泵             数    量：2台，一用一备

PAM制备装置          数    量：1套

3.6 加药间、风机房、配电房及控制室

（1）加药间

数    量：1间

PAM制备装置　       数    量：1套

PAM加药计量泵　     数    量：2台，一用一备

PAC制备装置　        数    量：1套

PAC加药计量泵　      数    量：2台，一用一备

（2）风机房

数    量：1间

鼓风机       数    量：3台，2用1备

风    量：24m3/min

风    压：6000mmAq

功    率：37kw

电动葫芦       数    量：1套

（3）配电室

电控柜       数   量：4套

低压电源柜   数   量：2套

室外杆式变压器   数   量：1台

（4）控制室

数    量：1间

控制柜       数   量：1套

触摸屏       数   量：1套

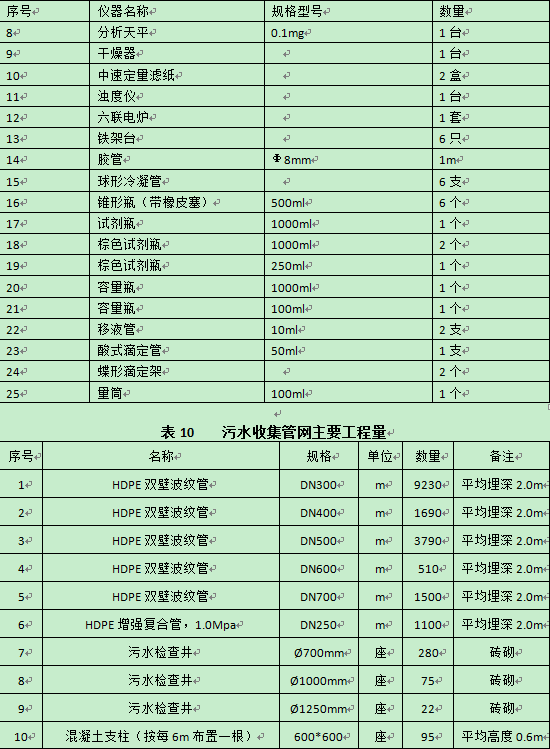

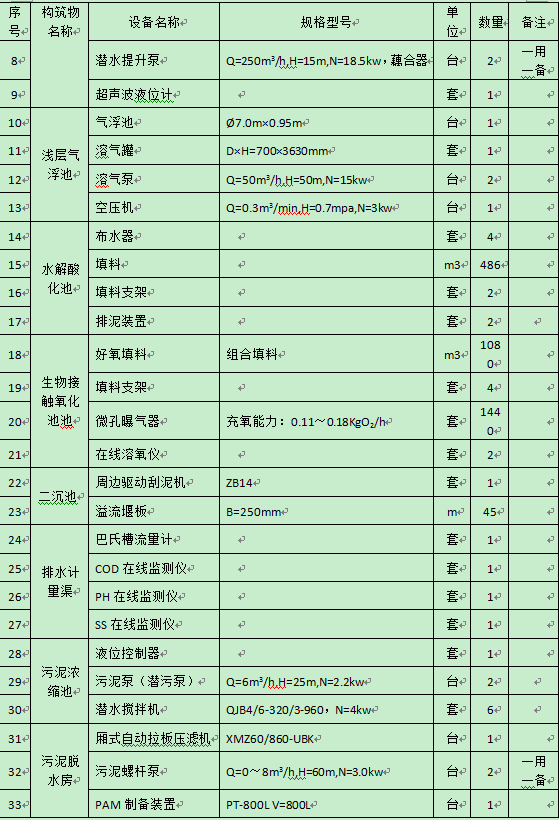

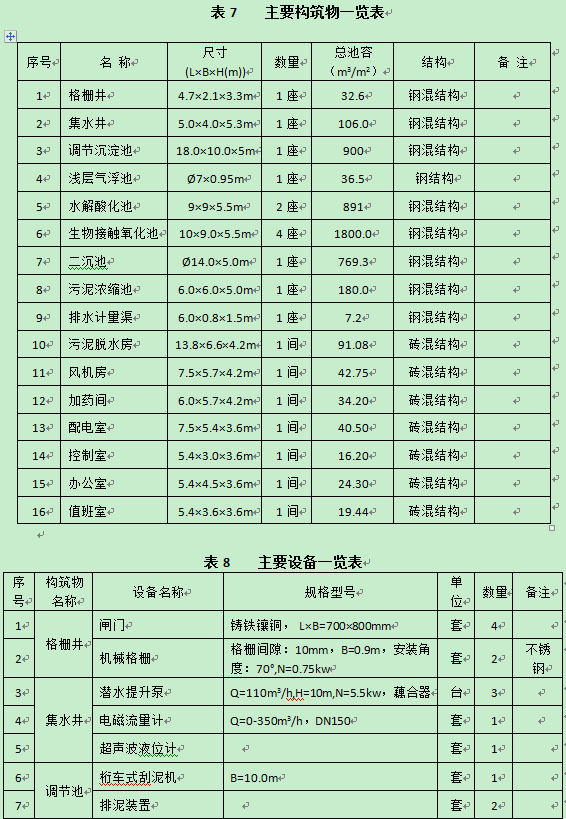

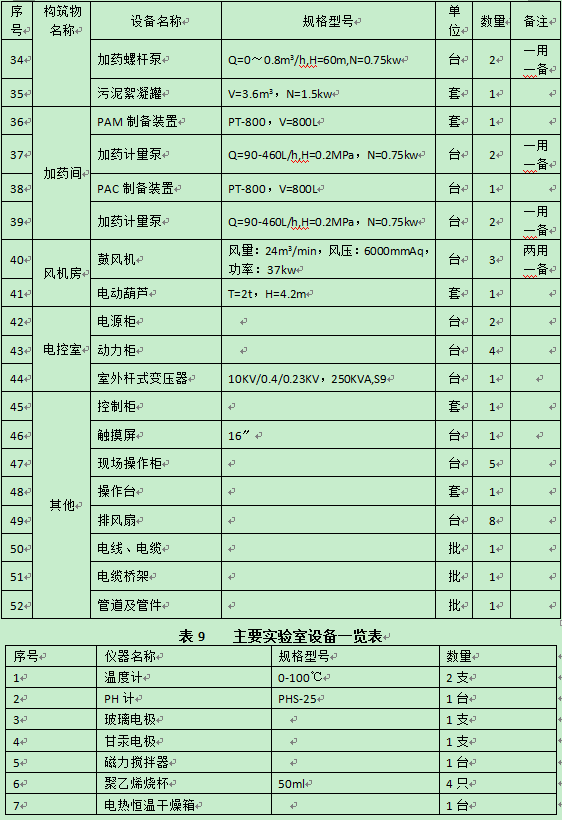

主要构筑物见表7，工艺设备见表8，污水化验室分析仪器见表9，污水收集管网主要工程量见表10。

4 污泥处理方案

初沉池、气浮池和生物接触氧化池产生的污泥经污泥泵送至污泥浓缩池，再由厢式压滤机进行浓缩脱水。浓缩脱水之前投加聚丙烯酰胺（PAM），使污泥易于浓缩脱水。形成泥饼后外运。这种方式运行管理很方便，节省了基建投资。评价要求对污泥先进行危险性鉴别，再采取相应处置措施。

5 总平面布置

污水处理厂的平面布置主要按污水处理厂内的构（建）筑物功能分别集中布置，各功能区之间用绿化带和道路分割与连接，使各功能区相对独立，又相互联系，在满足工艺要求的前提下，适当进行调整，并使整体风格与周围环境协调，相连尽量通过建筑艺术把污水处理厂建成花园式厂区，使之成为园区的一处景观。

厂区采用水平型分两排布置，建构筑物沿厂区主干道两边布置，一排为综合用房、水解酸化池、生物接触氧化池、二沉池、污泥浓缩池及排水计量渠，布置在厂区的东北面；另一排为格栅井、集水井初沉调节池、气浮池、风机房、加药间及压滤机房，布置在厂区的西南面，设计标高为+225.50m。

在厂区北边处设置一个主要出入口接厂外道路，厂区出入口设一个4m宽钢大门。

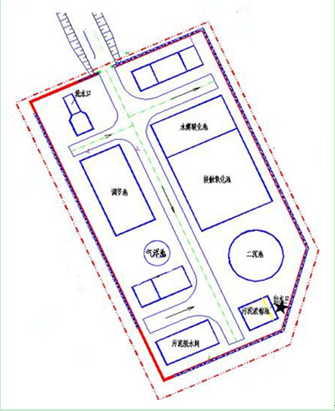

本项目总平面布置详见图2.5-1。

6 公用工程

（1）供电：污水处理厂主要用电负荷分布在风机房和提升泵房等主要工艺单元，另有其它污泥脱水机房及办公室用电。动力设备及照明电压等级均为低压（380/220V）。污水处理厂的配电由工业园区变电所引一路10kv的高压线，在厂区内设一台杆式变压器，变压后在配电室内经配电箱配电至各层配电箱后向各负荷供电。

（2）给水

厂区生活用水及消防用水接自园区供水管网，厂区供水管网呈环状布置，以满足消防要求。污泥浓缩脱水机用水来自二级处理出水。

（3）排水

厂区内排水采用雨污分流制。运营过程中员工产生的生活及生产废水全部由厂内污水管收集排至进水泵房，处理后排入临近溪河；雨水由雨水管收集，直接排入临近溪河。

7 原辅材料及能源消耗

原辅材料及能源消耗量见表11。

表11     能源消耗一览表

序号	名称	单位	年用量	备注
1	水	m3/a	3650	办公生活、药剂兑制、地坪冲洗、绿化等用水
2	电	Kwh/a	97.91万	生产及办公
3	药剂（PAM、PAC）	t/a	73.3

8 劳动定员

重庆市西彭工业园区工业污水处理厂配置管理人员兼技术人员1名，操作人员3名，人员总数为4名。

9 技术经济指标

本项目技术经济指标见表12。

表12    主要技术经济指标表

序号	项目	单位	指   标	备  注
1	总用地面积	m2	3490	征地面积7234m2
2	建、构筑物占地面积	m2	1282
3	建、构筑物占地系数	％	36.73
4	厂区大门	座	1
5	道路及硬化面积	m2	1603
6	围墙长度	m	236
7	挡土墙	m3	1264
8	绿地面积	m2	900
9	绿地系数	%	25.79
10	填方量	m3	4450
11	挖方量	m3	7780

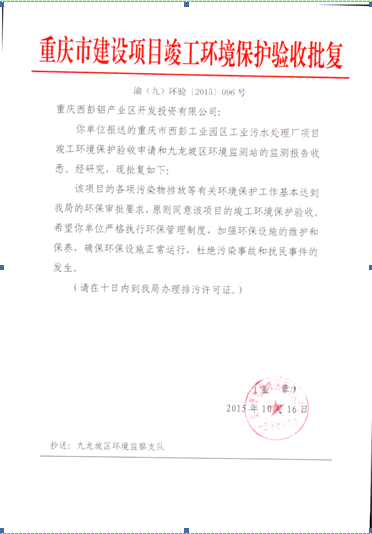

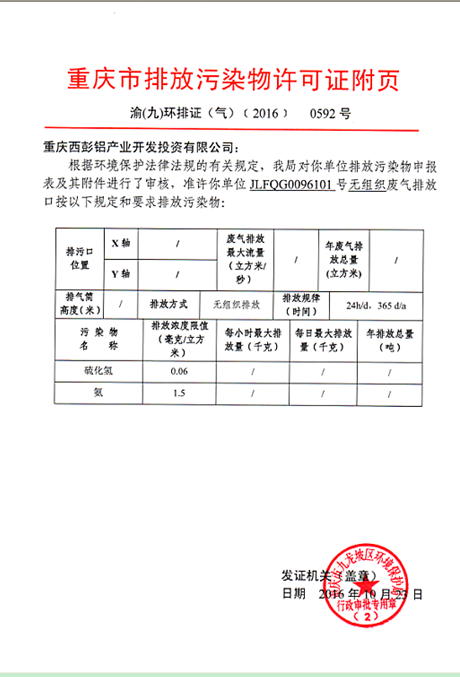

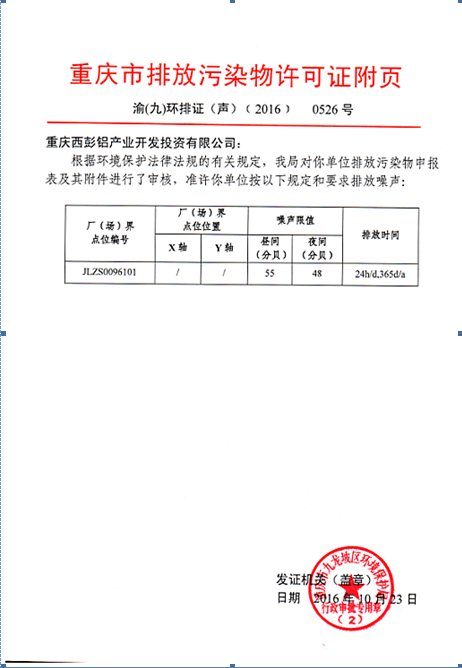

四、建设项目环境影响评价及其他环境保护行政许可情况：

五、突发环境事件应急预案：

西彭园区污水处理厂应急池设计方案

二〇一四年十月编制

目录

前言................................................ 3

1设计分析........................................... 4

2应急水池设计....................................... 5

2.1 应急水池应急内容分析.................................................. 5

2.2 应急水池应急响应措施.................................................. 5

2.3 应急水池容积计算................................ 6

2.4 应急水池设计.................................... 7

2.5 主要构筑物清单.................................. 8

2.6主要设备清单..................................... 8

3 公用工程设计...................................... 9

3.1 建筑设计........................................ 9

3.2 结构设计........................................ 10

3.3通风与空调设计................................... 12

3.4给排水及消防设计................................. 13

3.5供配电设计....................................... 13

3.6自动控制......................................... 15

3.7 总图及通讯设计.................................. 15

4 环境保护.......................................... 17

4.1 执行标准........................................ 17

4.2 工程建设实施过程中的环境影响及防治对策.......... 17

4.3 工程建设后的环境影响及防治对策.................. 18

5 劳动安全卫生、消防、节能.......................... 20

5.1 设计依据........................................ 20

5.2 设计中采取的主要防范措施........................ 20

6工程风险分析....................................... 22

6.1 废水处理项目风险影响分 ......................... 22

6.2 废水治理系统维护风险分析........................ 22

7组织机构及人员编制................................. 24

7.1组织机构................................... ..... 24

7.2工作制度和劳动定员........................ ..... 24

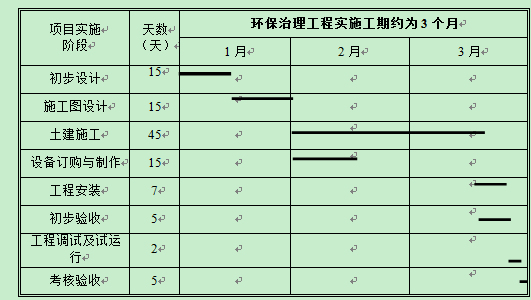

8项目实施计划安排................................... 25

9工程造价........................................... 26

9.1 工程概算编制说明................................ 26

9.2 投资概算依据................................ .. 26

9.3 投资概算方法.................................... 26

9.4 工程概算结果............................. .. 27

10 结论及建议....................................... 30

10.1 结论........................................... 30

10.2 建议........................................... 30

前言

西彭工业园区污水处理厂位于西彭园区内，于2011年9月开工建设，2012年7月开始试运行。采用“水解酸化+生物接触氧化”污水处理工艺，设计日处理污水5000吨。其处理规模较大，一旦设施运行不当发生超标排放，极有可能引起严重环境破坏，造成巨大经济损失。为保障西彭园区污水处理厂稳定运行除了要有稳定达标的处理系统，还要有可靠的运营管理。应急措施不当会导致污染进一步蔓延，因此建立良好的应急预案系统至关重要。

应急预案体系包括应急硬件、应急预警、响应措施、善后处置，其中应急硬件是先决条件，污水处理系统亦是如此。污水处理系统的应急硬件，包括应急水池、监测系统、报警系统、应急药剂、应急设备等，应急水池为整个应急系统创造了应急时间与应急空间，是重中之重，应急水池的合理设计，可以提高系统的应急能力，同时降低投资成本，以最经济的方式控制突发环境事件，减少环境损失与经济损失。目前，国内颁布的环境保护设计规范中，涉及到应急水池设计的只有《化工建设项目环境保护设计规范》（GB50483—2009），该规范主要针对高污染的化工企业。根据相关设计经验，结合国家规范标准，对西彭园区污水处理厂应急水池进行设计。

1设计分析

与工矿企业相比，市政污水处理厂的应急应急系统建设与操作难度大得多，最主要的几项难点有：

(1)水量大，投资大。一般的工业企业污水排放量小，可以建设大容积的应急水池，存储能力可以达到企业1～3天的排水量，高的可以达到l0天、几个月。市政污水处理厂规模几千吨，一天的储存量都达到几千吨。

(2)截留难，难切断。当工业企业的污水处理系统出现环境事故时，为了防止污染继续蔓延，企业可以立即停止生产，从而停止排放污水，有效切断了污染源，应急水池不需要承受源源不断的进水压力，这在源头上，最大效能的控制了事故。而市政污水处理厂收纳的却是来自各家企业的污水，当污染事故发生时，通知各家企业切断污水来源需要一段时间，如果在应急水池放满前，不能控制事故，则有可能继续加剧环境污染。

(3)分流难，难重点控制。为了更好的控制污染事故或者更好的处理污水，企业可以采用分流的方法进入污水处理系统，设计专门的分流管路，将高环境风险的废水单独收集、单独预处理后，再汇入综合污水处理系统，通常有“高浓度”、“高毒性”、“极端pH”等，当发生环境应急时，只要切断这类高环境风险的废水，就能最经济有效的控制事故，避免环境损失，而且这类废水通常水量较小，其配套的应急水池的池容也小得多。

2应急水池设计

综上，市政污水处理厂应急系统设计非常困难，尤其是控制应急水池容积的经济性，所以，我们必须综合考虑各种应急内容与响应条件，并配套合理可行的应急措施纳入应急体系，才能经济、高效的发挥应急水池的作用，有效的遏制环境污染事故蔓延。

2.1 应急水池应急内容分析

市政污水处理厂，无论是自然灾害或是人为风险事故，事故内容核心仍是因污水超标排放或者直排而造成环境污染，应急水池在应急体系中的主要作用是，暂存有污水处理系统处有环境风险的污水(以备进一步特殊处理)，在排水洪峰期调节水量，即当污水系统出水超标或有趋势超标时，“从源头控制污水超标”导致的环境事故。西彭园区污水处理厂源头为工业区废水，特点如下：

工业区废水产生于工矿企业的生产过程，相当部分废水的污染性质为高浓度、高毒性、污染物浓度高。

分布位置集中(尤其是污水大户)，可控制性好(可以立即停止排放)，所以，控制该废水将会事半功倍。

综上分析，市政污水处理厂应急水池的应急内容为：

当污水系统出水超标或有趋势超标时，“从源头控制污水超标”。

2.2 应急水池应急响应措施

明确应急响应措施，将事故水量控制到最低，可以最优化应急水池的容积。当污水超标或者有趋势超标时，应急预警启动，响应措施具体如下：

(1)将污水处理厂集水井提升泵的出水管旁路阀门开启，将进水直接输送至应急水池。

(2)电话通知工业区废水重点应急对象，包括水量大户、污染物总量大户、毒性废水用户，停止排放污水，分别降低了水力负荷、污染负荷、毒性负荷，最大化的控制了污染源。

(3)电话通知工业区其他各企业停止排水，顺序按“水量、污染物浓度、毒性浓度”从高到低进行。

(4)污水处理厂进水减少后，就留出足够缓冲时空，查明原因，及时调整系统，实现污水稳定达标排放，然后启动应急水池单独强化处理步骤，逐步排空应急水池，以备后续应急。

(5)通过前述步骤操作后，应急水池接纳了系统初期浓度最高、毒性最大的污水，当应急水池满溢时，污水的污染浓度、水量均是最低，对系统的冲击是最低，以保障最优化出水。

2.3 应急水池容积计算

在配套应急措施的前提下，参考工矿企业应急水池容积设计方法，市政污水处理厂应急水池容积可按照公式2—1计算，为了将环境风险降至最低，该公式中考虑了两部分水量，一是应急响应时间内排放的水量，二是主干管高污染区中存留的废水，具体如下：

V =t ×Q max +L×A (公式2—1)

=4×5000×1.75/24+0.62×3.14/4×2411.3×0.7

=1935.32 m3

V一应急水池有效容积，m3。

t一应急时间，h，根据应急反应机制应急时间取4h。

Qmax一高峰期应急流量，m3/h，Qmax =K×k ×Qv

K一高峰流量变化系数，参见《室外给排水设计规范GB50014—2006》。

k一应急流量保险系数

Q 一小时平均流量，m/h

L一主干管高污染区长度，m

A 一主干管高污染区平均有效水力面积，m ，Av=μπd2/ 4

d一主管网高污染区平均管径，m

μ一高峰期管道充满度，％

2.4 应急水池设计

计算得到应急水池有效容积为1935.32 m3

设计容积取2000m3。

设计尺寸：20m×10m×5.5m

有效深度：5m

数量：2座

结构形式：钢筋混凝土

设备选型：

无堵塞潜水泵

型号：150WQ150—15—11

设备数量：4台（两用两备）

混合式潜水搅拌器

设备型号：QJB4.0/12-620/3-480/S

设备数量：4台

PH计

设备型号：CPM253-MR0105

设备数量：2套

超声波液位仪

设备型号：FMU30

设备数量：2套

2.5 主要构筑物清单

序号	名    称	规格	单位	数量	建筑容积（m3）	备   注
1	应急池	20×10×5.5m	座	2	2200	钢混

2.6主要设备清单

序号	名    称	规格	单位	数量	备   注
1	无堵塞潜水泵	150WQ150—15—11	台	6	4用2备
2	混合式潜水搅拌器	QJB4.0/12-620/3-480/S	台	4
3	PH计	CPM253-MR0105	套	2
4	超声波液位仪	FMU30	套	2
5	管阀系统		套	1
6	电控系统		套	1
7	其他		套	1

3 公用工程设计

3.1 建筑设计

3.1.1 设计的指导思想

遵循经济、实用、美观的原则，执行国家有关建筑设计的规范和标准，满足当地的需求和当地的政策法规，结合当地的环境条件特点，进行建筑设计。

依据废水处理工程的性质和场地特点，在平面布置上力求通畅、明快。立面造型依据场地环境加以具体的特色装饰。另外，根据废水处理工程的特点寻求美化站区环境的优美，适当布置一些绿化用地，在整体上力求流畅、温馨。

3.1.2 建筑造型设计

依照建筑的性质功能特点及其当地环境，根据废水处理工程建筑的特点，在造型上注重庄重、大方，以经济实用为主，周围进行绿化装饰。

3.1.3单体设计

所有构筑物不作修饰，保持其自然的特征，使之更能融入所处环境。

⑴综合用房

综合用房，处在站区入口处。综合用房布置有风机房、加药间及其他生产车间。

⑵药品堆放间

药品堆放间位于物化处理区旁，方便设备加药。

3.1.4 建筑装修

⑴构筑物

不作修饰，模板交活，要求表面无蜂窝。

⑵建筑物

外墙刷涂料或刷白，与厂区环境相匹配。

窗为铝合金窗。门为塑钢门。

室内地面为普通水泥地面，内檐墙面混水、抹灰白涂料。水泥墙裙。

3.2 结构设计

3.2.1设计依据

结构设计所依据的规范和规程

①《建筑结构荷载规范》GB50009-2012

②《建筑地基处理设计规范》JGJ79-2012

③《构筑物抗震设计规范》GB50191-2012

④《地下工程防水技术规范》GB50108-2008

⑤《混凝土结构设计规范》GB50010-2010

⑥《建筑地基基础设计规范》GB50007-2011

⑦《建筑桩基技术规范》JGJ94-2008

⑧《给水排水工程构筑物结构设计规范》GBJ50069—2002

⑨《给水排水工程钢筋混凝土水池结构设计规范》(CECS138:2002)

各有关专业提供的基本设计资料

建设单位提供的工程地质勘查资料

结构设计力求安全、实用、节省并满足使用要求，尊重当地的习惯做法，结合以往的实践经验，采用最佳设计方案。

建、构筑物设计使用年限按50年考虑。

3.2.2厂区地质条件

在施工图设计之前一次完成工程详勘工作，以降低土建投资，保证构筑物的可靠性。项目用地基本地质条件有待进一步了解。

3.2.3地震效应及场地类别

重庆市属地震基本烈度为6度区，场地土层为中软土，基岩为坚硬土。建筑场地抗震类别为Ⅱ类。

3.2.4结构选型

1）应急池设计采用普通钢筋砼结构均可满足使用要求。

场地无地下水，松散土层中有小量地下水，厂区内设排水沟地表水排泄通畅，水池可不考虑抗浮设计。

废水处理工程构筑物均为储水构筑物，储水构筑物裂缝宽度均按小于0.2mm设计。储水构筑物防止渗漏是重点，主要通过提高砼密实度来满足抗渗要求，根据构筑物的重要性及水力梯度综合考虑对砼的抗渗要求。此外在砼中掺入适量合适的外加剂提高砼和易性，以补偿混凝土的收缩变形，避免砼在温度、干缩、徐变等作用下引起的砼开裂。所选用的外加剂必须要有可靠的质量保证。

厂内构筑物，同时座落在回填土和基岩上，地基不均匀，应采取措施（增加底板厚度，加强构筑物刚度、加设褥垫层等）调节其不均匀沉降。

采用大模板施工，砼振捣密实，拆模后表面光滑，完全可以满足使用及美观上的要求。

构筑物施工完毕后(防水砂浆抹面施工前)必进行闭水试验。闭水试验必须严格按照《给水排水构筑物施工及验收规范》（GBJ141－90）执行，水池渗水量不得超过2L/m2·d。

2）厂内跨度较小的建筑物，可采用砖混结构。厂内跨度较小的建筑物，可采用框架或彩钢结构。

3）边坡挡墙支护结构

场地平整、基槽开挖、均不得采用爆破作业。宜用风镐等进行开挖，不得大范围开挖，分段跳槽开挖，分段锚固。

施工中做好基坑排水工作，作业面以下500mm范围内，不应有积水，以回填土作为基础持力层时，回填土必须按规范要求级配并分层夯实。需由现场做载荷试验，确定其力学指标后，根据实测结果进行设计和施工。

施工中应加强施工监理和基坑验槽工作，确保工程的设计施工质量。

3.2.5材料

1）砼：构筑物采用C30。抗渗等级S6。

2）砌体：页岩机砖MU10，毛石大于MU30，砂浆标号不小于M5。

3）钢筋：直径小于12mm为HPB235（Q235），大于等于12mm为HRB335（20Mnsi）。

3.3通风与空调设计

通风设计的范围包括：各站的建筑物以及生工艺要求的通风设计和化验室、值班控制室的空调设计。新建应急池利用污水处理厂原有配套设施。

3.4给排水及消防设计

3.4.1 设计依据

⑴总图及建筑专业提供的厂区平面图及单项建筑平、立、剖面图。

⑵与本专业有关的规范、规定和标准。

3.4.2 设计范围

⑴站区外给排水系统、室外消防系统。

⑵建筑物室内给排水系统。

3.4.3 给水

供水主管为DN1000PE管。

3.4.4 排水

①事故废水通过HDPE污水管网排入事故池；

②雨水采用采用专门的DN300UPVC双壁波纹管排入市政雨水管。

3.4.5 消防

站区消防系统统一于全场生产厂区规划，按规定配置室外消火栓。

在各站值班室、配电室和脱水机房均设置CO2干粉灭火器。

3.5供配电设计

⑴设计依据

①电气设计按国家相关的结构设计规范执行

②电气设计满足工艺对本专业的设计要求

⑵设计范围

本工程电气设计为应急池的供配电系统设计。

⑶负荷性质

废水处理厂无一级负荷，二级负荷有废水提升泵，其他均为三级负荷。由于二级负荷所占比重大，因此废水处理厂的供电负荷等级为二级。

⑷用电负荷

站内用电负荷为工业动力负荷和照明负荷两类。

⑸配电及设备控制

站内低压配电电压为220/380V，配电方式采取放射式为主的方式：

控制室由厂区变电房以低压电缆直埋方式引来，经配电箱配电后向照明、空调等负荷供电；

污水泵供电电缆采用穿管直埋或沿电缆沟方式由变电所马达控制柜引入。

⑹电气安全、防雷与接地

根据建筑性质，设备、控制房均确定为三类防雷建筑。在建筑物屋顶沿女儿墙四周敷设一条水平避雷带及在屋面敷设避雷网格以防直击雷。

本工程采用综合接地系统，防雷引下线利用建筑物柱内主筋(或钢柱)，接地极利用建筑物基础钢筋，接地系统工频电阻R< 1Ω。

重要设备配电箱内加装SPD，用于防止设备雷击过电压损坏。

电气设备正常情况下不带电的金属壳体用PE 线保护。插座回路均由漏电断路器保护。建筑物内所有金属设备外壳、金属管道、金属构件等均可靠接地，并作等电位联接。

3.6自动控制

⑴设计依据

①自控设计按国家相关的自控设计规范执行

②自控设计满足工艺对本专业的设计要求

⑵  设计范围

由于各个废水处理工程的工程规模较小流程比较简单，故在满足工艺要求的前提下并遵循“工艺必需、实用可靠、维护简便”的原则，采用逻辑继电器集中控制。该方案具有投资较少、减轻工人劳动强度、便于管理等特点并且符合工程的投资规模和管理水平的要求。

主要测控内容水池为液位控制。

3.7 总图及通讯设计

3.7.1 站区平面设计

根据“合理布局，流程有序，布置紧凑，尽量少占地，功能分区合理，有利于生产管理”的站区平面布置原则，结合进出水方向、进厂道路、可用空地等多方面因素，设计经过认真分析、论证、多方案对比后确定了站区平面布置方案，并据此进行总图各专业管线布置。

废水处理工程功能分区明显，应急池布置与前段集水井布置在一起。

站区内交通组织尽量简洁合理。管线尽量做到短捷，少交叉，少逆行，构筑物之间充分考虑管线布置所需距离以方便施工、检修。

废水处理项目平面布置详见初步设计图纸。

3.7.2 高程设计

（1）在满足工艺流程前提下，尽量做到少开挖、少回填及少外运，以减少土建投资。

（2）在布置构、建筑物时，基础最好全部放在原状土层，避免回填土层，尽量少做或不做人工基础，以保证安全运行和节省投资。

（3）在满足工艺要求的前提下，尽量利用高差使污水、污泥实现自流，减少提升次数，可以节约能源，降低运行费用。

（4）竖向布置在满足最小覆土深度要求的条件下使各种管线埋深尽可能浅；当管线交叉时，原则上压力管道让重力管道，小管道让大管道。

（5）高程布置将电力、自控

管沟放在最上层，中层是给水管、小口径污水、污泥压力管，最下层是大口径污水污泥管、站内污水管。

5.7.3 站区内道路及绿化

站区内除建（构）筑物及道路外，所有空地均考虑绿化。站区主道路两侧栽种绿篱和矮行道树，构筑物间空地种植生长良好的草皮，为废水处理工程营造一个优美的工作环境。站前区空地作重点绿化，可以起到美化站区环境，调节小气候，净化空气，降噪隔臭等作用。

5.7.4 通讯

根据厂区内生产调度指挥和对外通讯、联络的需要，各废水处理工程设厂内内部电话机一部。

4 环境保护

本项目是一个污染物综合治理项目，项目实施后，突发环境事故能够有效控制，有利于保护三峡库区水环境，并对周边综合环境的改善具有积极意义。

项目在建设过程中，也存在一定的环境保护问题。在项目建设和营运的过程中，产生的各种污染和环境问题，必须采取有效的防治措施。

4.1 执行标准

（1）《地表水环境质量标准》GB3838－2002；

（2）《环境空气质量标准》GB3095-1996；

（3）《污水综合排放排放标准》GB8978-1996；

（4）《大气污染物综合排放标准》GB16297-1996；

（5）《工业企业厂界环境噪声排放标准》GB12348－2008；

（6）《建筑施工厂界噪声限值》GB12523-2011。

4.2 工程建设实施过程中的环境影响及防治对策

4.2.1 TSP和燃油废气的影响及防治对策

施工扬尘影响：工程施工期间，挖掘的泥土通常堆放在施工现场，堆土裸露，由于过往车辆及风的影响，使得空气中悬浮微粒含量剧增，严重影响施工区周围环境。下雨天时，由于雨水的冲刷以及过往车辆的碾压，使施工现场变得泥泞不堪，行人步履艰难。

防治对策：在施工过程中晴天时应对弃土表面洒水，防治扬尘。同时车辆驶出工地时应该用水把车轮清洗干净，防止弃土撒地，影响环境的整洁。施工期间，常清洗公路，保持公路干净、整洁，一旦有弃土、建材散落应及时清扫。

4.2.2 施工噪声的影响及防治措施

噪声影响：废水处理站施工期间产生的噪声，主要来自施工机械和建筑材料运输车辆。施工场地附近居民少，且存在一定的距离，施工期间产生的噪声，对周围居民影响较小。车辆运输时产生一定的流动噪声，对沿线居民有一定的影响。因为运输公路原本承担一定的交通负荷，而且本工程的运输量不大，车辆运输次数较少，产生的影响在可接受的范围内。

防治对策：根据实际情况，合理安排施工时间，应尽可能避免夜间施工，对夜间一定要施工，又会影响居民环境的工地，应发安民告示，同时加强对施工机械的降噪，或者在工地周围或居民集中地周围，设临时的声障之类的装置，以保证居民区的声环境质量。加强对车辆运输的管理，严禁超载超速，在居民较为集中区域严禁鸣笛。将噪声影响最小化。

4.2.3 施工期间生活垃圾的影响及防治对策

生活垃圾的影响：本工程施工人员较少，每天产生的生活垃圾量较少。施工人员产生的生活垃圾管理，纳入厂区现有的垃圾收集系统，对环境的影响小。

防治对策：加强对施工人员的管理，强化卫生意识，施工人员产生的生活垃圾纳入厂区现有的垃圾收集系统。

4.3 工程建设后的环境影响及防治对策

应急池建设本身是一个环境保护项目，整改后对改善地区环境和水体水质将产生很大的作用，但处理设施的运行，对周围环境也会产生一定的影响，因此，就环境保护而言，需采取相应的环保措施。

4.3.1工程的环境效益

废水处理站建成后，废水中的各种污染物得到去除，清洗废水废水均得到处理，极大降低了外排水对环境的污染。同时SS被分离截留，悬浮物大大减少。

4.3.2营运期间对周围环境的影响及防治对策

（1）噪声对环境的影响及防治对策

废水处理站的噪声，来源于站内传动机械工作时发出的噪声，有废水泵、污泥泵、小功率罗茨风机等。废水泵、污泥泵采用离心泵的形式，且功率偏小，可通过减震措施，降低噪声。

（2）废水处理系统对自然环境和社会环境的影响

废水处理系统的建设对自然环境中的生态和景观没有不良影响，关于社会环境，现厂址无历史文化遗产保护问题，对现有基础设施只有益处，无不良影响。

5 劳动安全卫生、消防、节能

5.1 设计依据

本项目的建设目的是防止水体污染，保护环境，造福人民，促进周围工农业生产的发展和提高企业自身的市场竞争力。但在废水、污泥处理过程中，也存在着影响职工安全的问题，对待这些可能出现的问题，设计上做了周密的考虑，采取了必要的防范措施。

设计主要依据：

（1） 工厂企业设计卫生标准

（2）工业企业噪声卫生标准（试行草案）

（3）爆炸危险场所电气安全规程（试行）

5.2 设计中采取的主要防范措施

5.2.1 安全措施方案

为了加强安全教育，制定安全操作规程和管理制度，在设计方面采取如下措施：

（1）处理构筑物中的走道板，各建筑物中的凌空处均设置保护栏杆。

（2）在产生有毒气体的构（建）筑物中设通风系统，并配备防毒面具。

（3）埋设深度较深的管道闸阀采用加长杆在地面操作。

（4）购置救生衣，安全带，安全帽等劳保用品。

5.2.2 消防设施

所有建筑物均严格执行《建筑设计防火规范》（GBJ16-87）。

厂区消防系统与低压给水系统结合，按规定配置室外消火栓。

在值班室、配电室、脱水机房均设置CO2干粉灭火器。

5.2.3 节能

目前我国能源紧张，在保护环境的同时，尽量降低能耗是废水处理工程设计的重要原则。废水处理能耗主要需要电能，本项目各废水处理工程由于需要提升废水，导致能源消耗较大，所以节能设计十分必要。

（1）工艺设计节能

废水、污泥处理工艺选择和单体工艺设计等方面充分都考虑了节能。工艺流程简捷、顺畅，尽量减少转折和迂回，并充分利用地形高差，尽量节省能耗，降低运行成本。

（2）设备选型及控制

废水提升泵采用高效率的污水泵。采用液位控制和在线监控技术，在确定水泵型号应力求水泵的实际运行工况点位于水泵特性曲线的高效段。充分考虑了节能。

供电设计采用新型无功补偿装置，提高了功率因数。

全场照明采用高效点光源和高效节能灯具，降低照明电耗。

6工程风险分析

6.1 废水处理项目风险影响分析

6.1.1 地震对构筑物的可能影响

地震是一种破坏性很大的自然灾害，波及的范围也很大，万一发生强震，必将造成很大破坏，致使构筑物损坏，污水将溢流于厂区、附近地区及水域，造成严重的局部污染。

由于本工程结构已考虑了抗震问题，以六级抗震强度进行设计，因此一般地震不会对工程造成破坏，从而造成对环境不良影响的可能性很小。

6.1.2 事故排污对环境的影响

废水处理项目建成运行后，若因机械设施或电力故障而造成废水处理设施不能正常运行时，废水只能由超越管直接排放到水体，使周边水系受到污染。本次设计应急池用于暂存因事故排放的废水，在项目建成并投入运行后，要求废水处理项目管理人员加强运行管理，保证项目的正常运行，从而尽可能的降低这种风险。

6.2 废水治理系统维护风险分析

在维护废水治理系统正常运行过程中时有风险发生。由于废水治理系统事故风险具有突然性，会给维护系统的工作人员带来重大损害，严重的会危及生命。

据统计资料，在维进行维护时常有人员因通风不畅有毒有害气体而产生头晕、呼吸不畅的状况，严重的甚至死亡。

对需要进入废水处理池内维修的工作人员，应采取如下措施：

（1）首先填写下井下池操作表，对操作工人进行安全教育；

（2）不允许单独一人进行设备维护，以班为单位，至少2人以上；

（3）戴防毒面具下井，一感不适立即上地面；

（4）定期监测污水管内气体，拟对污水系统维修、防护技术措施进行研究。

7组织机构及人员编制

7.1组织机构

7.1.1  管理机构

西彭工业园区污水处理厂及新建应急池由三峡环保（集团）有限公司负责运营。

7.1.2  管理职能

⑴与环保部门监测污水系统的水质，记录观测点的水质水量变化状况。

⑵根据进站水质、水量变化，调查运行条件，做好日常水质化验分析，保存记录完整的各种资料。

⑶经常分析运行记录，及时整理汇总，将运行中异常现象及时反馈给中心控制室及生产调度部门，并建立运行技术档案。

⑷建立处理构筑物和设备的维护保养工作和维护记录的存档。

⑸建立信息系统，及时总结运行经验，提高管理水平。

7.2工作制度和劳动定员

7.2.1  工作制度

废水处理工程每年工作365天，每天工作24个小时。

7.2.2  劳动定员

整个污水处理站需要人员4人，其中管理和技术人员1人，在确定具体岗位人数时可根据实际情况加以调整，由公司内部人事部门负责调剂解决。

8项目实施计划安排

本工程包括工程设计、土建施工、设备采购安装和调试等内容。环保治理工程实施工期约为3个月，2014.10.30—2015.1.30。

根据工程的现场实际情况，结合所选用的施工方法及技术措施，特制定该项目实施初步计划表，供有关部门参考，最终实施计划将根据业主和环保等部门的要求确定。

表8-1项目实施初步计划表

9工程造价

9.1 工程概算编制说明

本工程概算系根据《西彭工业园区污水处理厂应急池项目设计方案》及有关文件进行编制。

9.2 投资概算依据

（1）重庆市建设工程设计概算编制规定

（2）重庆市安装工程概算定额(CQGS-302-2006)

（3）重庆市市政工程概算定额(CQGS-304-2006)

（4）重庆市建设工程概算定额砼及砂浆配合比表、施工机械台班定额、材料基价表(CQGS-306-2006)

（5）国家其他部门颁发的有关概算定额；

（6）有关设备生产厂家最近报价资料；

（7）国家及重庆市目前有关工程建设法规；

（8）类似工程造价统计资料。

9.3 投资概算方法

9.3.1建筑工程费

本项目参照当地的工程造价水平及有关概算指标。

9.3.2设备购置费

设备费用根据市场价格计算。

9.3.3安装工程费

参照《重庆市安装工程概算定额》CQGS-304-2006的有关规定。

9.3.4其它费用

人工费参照2014年11月份重庆工程造价信息。

9.4 工程概算结果

本工程经过概算，工程总投资约为：237.92万元。

9.4.1 土建费用

序号	名    称	规格	单位	数量	单价（万元）	总价（万元）	备   注
1	应急池1#	20×10×5.5m	m3	1100	0.08	88	钢混
2	应急池2#	20×10×5.5m	m3	1100	0.08	88	钢混
3	小计					176

9.4.2设备工程费用

序号	名    称	规格	单位	数量	单价（万元）	总价（万元）	备   注
1	无堵塞潜水泵	150WQ150—15—11	台	6	0.9	5.4	4用1备
2	混合式潜水搅拌器	QJB4.0/12-620/3-480/S	台	4	4.9	19.6
3	PH计	CPM253-MR0105	套	2	1.5	3
4	超声波液位仪	FMU30	套	2	1.6	3.2
5	管阀系统		套	1	2	2
6	电控系统		套	1	1	1
7	其他		套	1	1	1
8	小计					35.2

9.4.3工程总造价

序号	项目	造价（万元）	备注
1	土建费用	176
2	设备费	35.2
3	安装费	3.52	（2）×10.0％
4	调试费	1.76	（2）×5.0％
5	设计费	10.56	（1+2）×5.0％
6	运费	0.5	暂定
7	税金	10.38	（1＋2＋3＋4+5+6+7）×4.56％
8	合计	237.92	（1＋2＋3＋4＋5+7）

本工程造价237.92万元，大写：贰佰叁拾柒万玖仟贰佰。

10 结论及建议

10.1 结论

突发环境事故时将污水处理厂集水井提升泵的出水管旁路阀门开启，将进水直接输送至应急水池，并电话通知停止排污，能有效应对突发环境事件。

该工程的建设不仅可应对西彭工业园区重点污染企业突发环境事件，保护三峡水库水质，而且对可持续发展和和谐社会做出了重大的贡献，项目的建设具有显著的社会效益。

10.2 建议

为适应环境污染和生态破坏事故应急处置的需要，遵循预防为主、常备不懈的方针，建立健全统一领导、分级管理、职责明确、平战结合、功能全面、反应灵敏、运转高效的事故预警和应急机制，有效预防、及时控制和消除重特大环境污染和生态破坏事故的危害，维护社会稳定，保障公众生命和国家、公民的财产安全，保护环境，指导和规范污染事故的应急处置工作，建立职责明确、规范有序和高效到位的应急指挥体系和工作网络，形成分工明确、责任到位、统一协调和常备不懈的应急保障体系，提高政府的社会管理水平和应对环境污染、生态破坏事故的综合防范能力，修建应急池有重要意义。

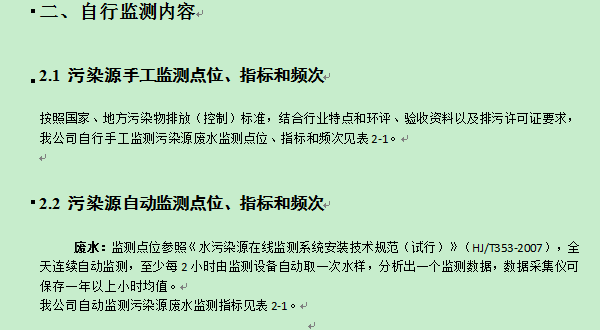

六、自行监测方案：

重庆市重庆西彭铝产业区开发投资有限公司（西彭工业园区工业污水处理厂）

国家重点监控企业自行监测方案

二〇一六年七月一日
